【新闻】 SATA/SSD 转接卡已经联系厂家改好了

[复制链接] |自动提醒
阅读字号:
  • 大
  • 中
  • 小
cck

788

回帖

27

积分

3555

资产值

白金会员 Rank: 3Rank: 3Rank: 3

注册时间
2004-11-18
 楼主| 发表于 2010-12-8 00:41:50| 字数 109| - 中国–四川–成都 联通 | 显示全部楼层
QUOTE:
Posted by 大宝天天见 on 2010-12-7 23:30

这个转接卡的针位置不在中间，不知道能都用于X3 和T4等机器


其它机型是否能用要具体看了  看看这款2.5寸的 我仔细对了一下 1-2脚 呵呵 还正好 无图无真相 上图

本帖子中包含更多资源

您需要 登录 才可以下载或查看，没有账号？注册

x
回复 支持 反对

使用道具 举报

如玉若兰

1万

回帖

2

积分

1万

资产值

中级会员 Rank: 2Rank: 2

注册时间
2009-4-14
铜牌荣誉勋章(注册8年以上会员)
发表于 2010-12-8 00:53:04| 字数 104| - 中国–山东–潍坊–青州市 联通 | 显示全部楼层
QUOTE:
Posted by 大宝天天见 on 2010-12-7 23:30

这个转接卡的针位置不在中间，不知道能都用于X3 和T4等机器


应该都能用的　但注意上下两面做好绝缘　万以元件碰到外壳上的金属片片　什么事又有可能发生
回复 支持 反对

使用道具 举报

大宝天天见

1375

回帖

26

积分

1642

资产值

白金会员 Rank: 3Rank: 3Rank: 3

注册时间
2007-2-24
发表于 2010-12-8 01:26:14| 字数 58| - 中国–安徽–合肥 电信 | 显示全部楼层

回复 #392 如玉若兰 的帖子

即使可以用在T4和X3上，就目前的SSD价格，仍然不是主流，一直在琢磨可以用转接卡转机械式SATA硬盘，但是空间不够
回复 支持 反对

使用道具 举报

如玉若兰

1万

回帖

2

积分

1万

资产值

中级会员 Rank: 2Rank: 2

注册时间
2009-4-14
铜牌荣誉勋章(注册8年以上会员)
发表于 2010-12-8 03:20:38| 字数 60| - 中国–山东–潍坊–青州市 联通 | 显示全部楼层
T4×系列 直接托架上大容量硬盘  如果sata盘装好系统的话 甚至可以不装邮掌托处的 主硬盘位硬盘 直接一块硬盘 从托架硬盘启动即可
回复 支持 反对

使用道具 举报

sky_xu

131

回帖

3

积分

364

资产值

中级会员 Rank: 2Rank: 2

注册时间
2005-3-22
发表于 2010-12-8 11:52:41| 字数 60| - 中国–浙江–杭州 联通 | 显示全部楼层
看来家里闲置的x40又可以老树发新枝了，等楼主搞定了pm一下淘宝链接，优选方案是用东芝的ssd，不行用kingston的
Thinkcentre S51
Thinkpad X201
Workpad C505
Macbook Air
iMAC
回复 支持 反对

使用道具 举报

123654

469

回帖

0

积分

1453

资产值

入门会员 Rank: 1

注册时间
2005-2-25
发表于 2010-12-8 19:26:28| 字数 11| - 中国–重庆–重庆 联通 | 显示全部楼层

回复 #395 sky_xu 的帖子

东芝的SSD要5V电压
回复 支持 反对

使用道具 举报

hwl_ynchina

1万

回帖

2

积分

1万

资产值

初级会员 Rank: 1

注册时间
2006-10-19
银牌荣誉勋章(注册10年以上会员)
发表于 2010-12-8 20:19:07| 字数 38| - 中国–云南–丽江 电信 | 显示全部楼层
继续关注！
X40过几天就到手了！硬盘资金也申请到了！..
就等新板子了！...
X220 2540 8G IPS 128G+128G 蓝指摄
回复 支持 反对

使用道具 举报

老老猫

673

回帖

7

积分

2432

资产值

高级会员 Rank: 2Rank: 2

注册时间
2008-12-24
发表于 2010-12-8 23:15:26| 字数 149| - 中国–海南–海口 电信 | 显示全部楼层
上来汇报下，成功。

直接接台式机速度可以达到190多。接IDE移动硬盘盒也可以正常使用。

测试速度跟楼上的各位差不多，就不贴图了。

目前没有感觉到卡。一切都很顺利。

我没有拆机，直接塞进去了，第一次塞进去不放心，又重新塞了一次，运气好，直接搞定。本来都准备拆机了，结果为了测试影片，就算了。今天RP爆发了。
回复 支持 反对

使用道具 举报

cck

788

回帖

27

积分

3555

资产值

白金会员 Rank: 3Rank: 3Rank: 3

注册时间
2004-11-18
 楼主| 发表于 2010-12-8 23:49:20| 字数 104| - LAN | 显示全部楼层
我今天SSD也到了，刚接上卡插入 本本 通知来了又要出差三天 郁闷呀，SSD 接上卡后用胶带粘一下 为了好从本本中拉出 插入时 第一次找个电筒 可准确插入 这卡多插几次就知道了 卡贴着右边 正好是这个位置 还掌握好 高低 进出很容易的。
回复 支持 反对

使用道具 举报

bestsy1

13

回帖

0

积分

106

资产值

入门会员 Rank: 1

注册时间
2010-9-14
铜牌荣誉勋章(注册8年以上会员)
发表于 2010-12-9 22:30:48| 字数 35| - 中国–辽宁–沈阳 联通 | 显示全部楼层
什么时候还有。我也要一个。呵呵。硬盘挂了，这两天用RAMOS了，不爽啊
回复 支持 反对

使用道具 举报

szmike168

11

回帖

0

积分

1

资产值

入门会员 Rank: 1

注册时间
2008-8-6
发表于 2010-12-10 05:56:42| 字数 48| - 中国–广东–深圳 电信 | 显示全部楼层
淘宝上搜一下 目前厂家已经有出把 sata ,ide 接口改成平行的版本
不过 1117 那的芯片还是得自己改
回复 支持 反对

使用道具 举报

szmike168

11

回帖

0

积分

1

资产值

入门会员 Rank: 1

注册时间
2008-8-6
发表于 2010-12-10 06:00:20| 字数 13| - 中国–广东–深圳 电信 | 显示全部楼层

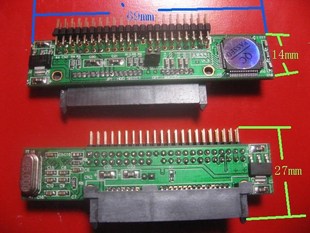

就这个样子的 大家可以去找找
回复 支持 反对

使用道具 举报

xidinke

3337

回帖

103

积分

2万

资产值

至尊会员I Rank: 4Rank: 4Rank: 4Rank: 4

注册时间
2003-10-5
铜牌荣誉勋章(注册8年以上会员)银牌荣誉勋章(注册10年以上会员)
发表于 2010-12-10 06:49:14| 字数 12| - 中国–浙江–杭州 电信 | 显示全部楼层

回复 #402 szmike168 的帖子

sata ide 2.5 平行
回复 支持 反对

使用道具 举报

iloven810

3225

回帖

37

积分

1万

资产值

钻石会员 Rank: 3Rank: 3Rank: 3

注册时间
2009-3-5
发表于 2010-12-10 10:36:55| 字数 11| - 中国–北京–北京 鹏博士BGP | 显示全部楼层
LZ 哪里有转接卡链接啊
回复 支持 反对

使用道具 举报

崂山道士

2573

回帖

63

积分

1万

资产值

钻石会员 Rank: 3Rank: 3Rank: 3

注册时间
2006-5-6
发表于 2010-12-10 11:57:47| 字数 53| - 中国–山东–青岛 联通 | 显示全部楼层
QUOTE:
Posted by iloven810 on 2010-12-10 10:36
LZ 哪里有转接卡链接啊

5楼
回复 支持 反对

使用道具 举报

cybtm111

842

回帖

24

积分

3816

资产值

白金会员 Rank: 3Rank: 3Rank: 3

注册时间
2010-6-25
发表于 2010-12-10 17:12:51| 字数 49| - 中国–内蒙古–包头 中移铁通 | 显示全部楼层
QUOTE:
Posted by 崂山道士 on 2010-12-10 11:57

5楼

不是5楼，是第5页顶楼。
回复 支持 反对

使用道具 举报

biggestcat

149

回帖

11

积分

869

资产值

黄金会员 Rank: 3Rank: 3Rank: 3

注册时间
2005-9-29
发表于 2010-12-10 18:23:11| 字数 48| - 中国–上海–上海–徐汇区 电信/长宁区电信 | 显示全部楼层

这个1.8寸的SSD，3.3v的，micro sata口，加个转接卡能用吗

http://www.icson.com/Products/115087.html

是不是放不下？
T42-N410C-TC4200-P7120-B5010-U1010-6930P-B8230-NW9440
回复 支持 反对

使用道具 举报

zhiguoma

335

回帖

0

积分

827

资产值

入门会员 Rank: 1

注册时间
2005-10-4
发表于 2010-12-10 18:44:49| 字数 21| - 中国–北京–北京 中国科学院计算技术研究所 | 显示全部楼层

回复 #407 biggestcat 的帖子

应该不能用在X41里面，尺寸还是大了很多。
回复 支持 反对

使用道具 举报

大熊爱小熊

778

回帖

12

积分

4303

资产值

黄金会员 Rank: 3Rank: 3Rank: 3

注册时间
2010-7-19
发表于 2010-12-10 18:47:22| 字数 31| - 中国–北京–北京 电信 | 显示全部楼层
再问下，楼主是成都的哥们？那就等我回来直接找你帮忙弄了。哈哈！
apple mbp374；X41/pm1.5/2.5g/32g ssd/8cell,affs；DELL E4200 SU9300/3g/128g ssd。
回复 支持 反对

使用道具 举报

xxlwst

1379

回帖

0

积分

1595

资产值

入门会员 Rank: 1

注册时间
2007-11-12
发表于 2010-12-10 19:45:55| 字数 37| - 中国–浙江–台州 电信 | 显示全部楼层
小弟我也要一个转接卡， X41上用的，CKK老板如果有改好板子，请PM一下。
回复 支持 反对

使用道具 举报

szmike168

11

回帖

0

积分

1

资产值

入门会员 Rank: 1

注册时间
2008-8-6
发表于 2010-12-10 21:25:08| 字数 122| - 中国–广东–深圳 电信 | 显示全部楼层

回复 #407 biggestcat 的帖子

1.8" micro sata 没有合适的转接卡啊 ，一般转接卡都是转sata 的， 虽然有那个 sata 转 microsata 的转接卡 ，但是 这种转卡里头都是有 5V 降 3.3V 的 LDO , X41 本来就是3.3V 的，估计还是会遇到转接卡那个一样的电压问题哦
回复 支持 反对

使用道具 举报

szmike168

11

回帖

0

积分

1

资产值

入门会员 Rank: 1

注册时间
2008-8-6
发表于 2010-12-10 21:29:23| 字数 32| - 中国–广东–深圳 电信 | 显示全部楼层

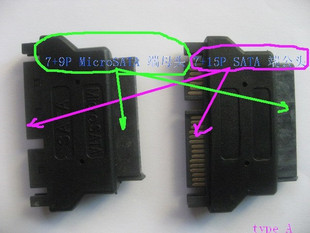

这个是目前淘宝上可以看到最小的 micro sata 转 sata 转接卡
回复 支持 反对

使用道具 举报

szmike168

11

回帖

0

积分

1

资产值

入门会员 Rank: 1

注册时间
2008-8-6
发表于 2010-12-10 21:41:03| 字数 28| - 中国–广东–深圳 电信 | 显示全部楼层

micro sata 转 sata 跟 sata 转 ide 结合图


由micro sata 接口到 44pin ide 接口约 51mm
回复 支持 反对

使用道具 举报

biggestcat

149

回帖

11

积分

869

资产值

黄金会员 Rank: 3Rank: 3Rank: 3

注册时间
2005-9-29
发表于 2010-12-10 23:33:29| 字数 195| - 中国–上海–上海–徐汇区 电信/长宁区电信 | 显示全部楼层

XD的意思是不是卡里有LDO，3.3V升成5V

QUOTE:
Posted by szmike168 on 2010-12-10 21:25
1.8" micro sata 没有合适的转接卡啊 ，一般转接卡都是转sata 的， 虽然有那个 sata 转 microsata 的转接卡 ，但是 这种转卡里头都是有 5V 降 3.3V 的 LDO , X41 本来就是3.3V 的，估计还是会遇到转接卡那个一样 ...


因为这个硬盘本身就是3.3V

非常感谢图文并茂的解释。好像两次转接太大了。
T42-N410C-TC4200-P7120-B5010-U1010-6930P-B8230-NW9440
回复 支持 反对

使用道具 举报

如玉若兰

1万

回帖

2

积分

1万

资产值

中级会员 Rank: 2Rank: 2

注册时间
2009-4-14
铜牌荣誉勋章(注册8年以上会员)
发表于 2010-12-11 00:28:56| 字数 92| - 中国–山东–潍坊–青州市 联通 | 显示全部楼层
QUOTE:
Posted by szmike168 on 2010-12-10 21:29

这个是目前淘宝上可以看到最小的 micro sata 转 sata 转接卡



这个卡如果拆出来 该装一下 应该是最小巧的！







本帖子中包含更多资源

您需要 登录 才可以下载或查看，没有账号？注册

x
回复 支持 反对

使用道具 举报

hawaii_flyer

1万

回帖

1

积分

1316

资产值

初级会员 Rank: 1

注册时间
2003-11-12
铜牌荣誉勋章(注册8年以上会员)银牌荣誉勋章(注册10年以上会员)
发表于 2010-12-11 09:23:32| 字数 10| - 中国–重庆–重庆 电信/第三军医大学 | 显示全部楼层
看那X4的拥趸者蛮多
http://bbs.runbible.cn/thread-22142-1-1.html
回复 支持 反对

使用道具 举报

bobow

8

回帖

0

积分

75

资产值

入门会员 Rank: 1

注册时间
2009-3-22
发表于 2010-12-11 13:34:18| 字数 10| - 中国–湖南–长沙 电信 | 显示全部楼层
问过楼主了。还要等哦
回复 支持 反对

使用道具 举报

szmike168

11

回帖

0

积分

1

资产值

入门会员 Rank: 1

注册时间
2008-8-6
发表于 2010-12-11 13:52:06| 字数 132| - 中国–广东–深圳 电信 | 显示全部楼层

回复 #414 biggestcat 的帖子

不是升压，基本上 microsata(3.3V) 转 sata (5V) 是降压，虽然笔记本那头是  3.3V 输入,但是经过 LDO 必然有个减少，这如果误差大了 ，你那个 ssd 就推不动了， 就跟 cck  这转卡的问题一样，输入是 3.3V ,经过LDO 后就推不动 ssd 一样的道理，这样你明白吧
回复 支持 反对

使用道具 举报

szmike168

11

回帖

0

积分

1

资产值

入门会员 Rank: 1

注册时间
2008-8-6
发表于 2010-12-11 14:02:32| 字数 139| - 中国–广东–深圳 电信 | 显示全部楼层
楼上那个 ssd 内的转卡 ，你可以清楚看到 有个 LDO
因为 micro sata 是 3.3V 供电,而 sata 是 5V 供电,所以必需要用 LDO  把 5V   输入转为 3.3V 输出,
但是这是给普通笔记本用时就没问题 他们的ide 是 5V  供电, 但是 x41 是 3.3V 的 ide ，这样就有可能
经过输出的 3.3V 会推不动
回复 支持 反对

使用道具 举报

biggestcat

149

回帖

11

积分

869

资产值

黄金会员 Rank: 3Rank: 3Rank: 3

注册时间
2005-9-29
发表于 2010-12-11 14:18:17| 字数 11| - 中国–上海–上海–徐汇区 电信/长宁区电信 | 显示全部楼层

那把LDO拆了不就行了吗

难道LDO还有其他作用
T42-N410C-TC4200-P7120-B5010-U1010-6930P-B8230-NW9440
