出套X301主板+硬盘托架，深度DIY，支持AHCI，带SD读卡器

dsfp

出套X301主板+托架套装，自用作品，深度DIY打造。

关键词：双硬盘AHCI模式、SD读卡器、OC后双通道

托架情况：
使用需求占一半、手痒占一半情况下的自用作品。

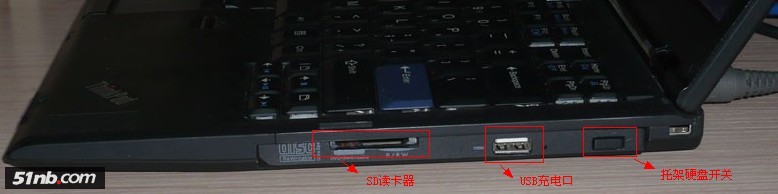

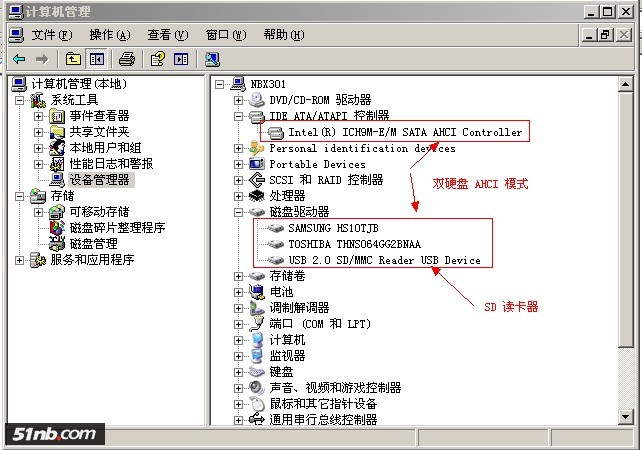

1.将原光驱PATA接口转换成CE接口，内置1.8 CE 100G三星硬盘，完美使用AHCI模式，主盘的SSD不损失速度；
2.增加SD读卡器，实现插卡即用，换卡不需要重启电脑；(共享机身后部USB接口，插卡时后部USB不可用，拔卡恢复)
3.增加一个纯供电的USB口，手机充电时不会出现U盘，也不影响其他USB口使用；
4.增加硬件开关，可对CE硬盘进行断电，关闭开关再开启电脑的话，托架上的硬盘完全隐匿，系统启动不会卡在检测硬盘上面，硬盘不通电，不耗电；

主板情况：

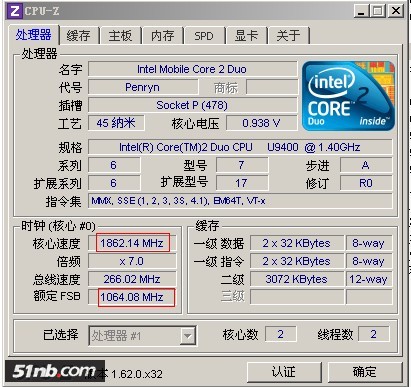

1.正式版，U9400的，已OC；

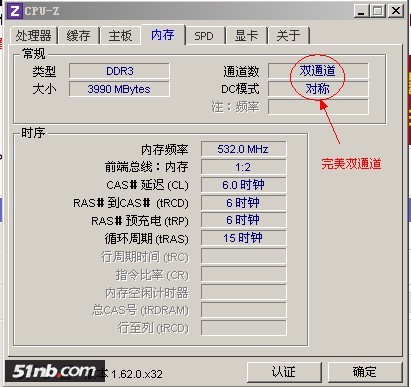

2.使用一对来自坛里说是MBA拆机的2G 1333内存组成双通道，容量4G；
3.装Wn2003时，BIOS里的CPU POWER MANAGEMENT选项不需要关闭，但单独使用电池时，全新启动会卡死在系统登录界面；(从待机恢复没问题)
4.装Win7时，BIOS里的CPU POWER MANAGEMENT选项需要关闭；
5.主板来自华强北商家，11年8月使用至今，遇到过的问题：重启偶然会卡住，需要按关机再开；关机后需等10秒左右再开，不然很大机率自检时ThinkVantage灯长亮卡住；使用风扇调速小工具TPFanControl时，正常办公没事(高、低负荷一样)，访问网页不定时蓝屏，选BIOS控制后正常，建议非必要情况下不要使用该工具；

价格包括：
1.X301主板一块；
2.2G 内存 2条，共4G；
3.托架；(含读卡器)
4.三星 CE 100G硬盘一块；(HS10TJB)
5.手工及苦力报酬；

特别说明：
主板到手时，存在以下两个情况，当时有点不爽，但经测试使用没问题，所以没再龟毛，收下使用没有给卖家添堵，特别说明一下，请掂量自己是否能接受。(见图)

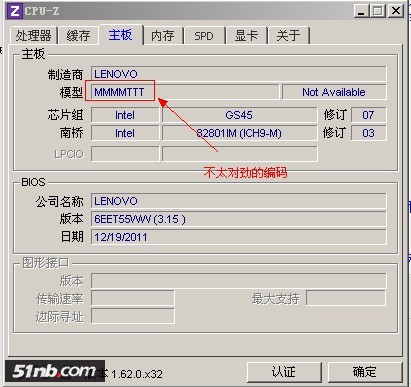

1.主板似乎是被人改码了；

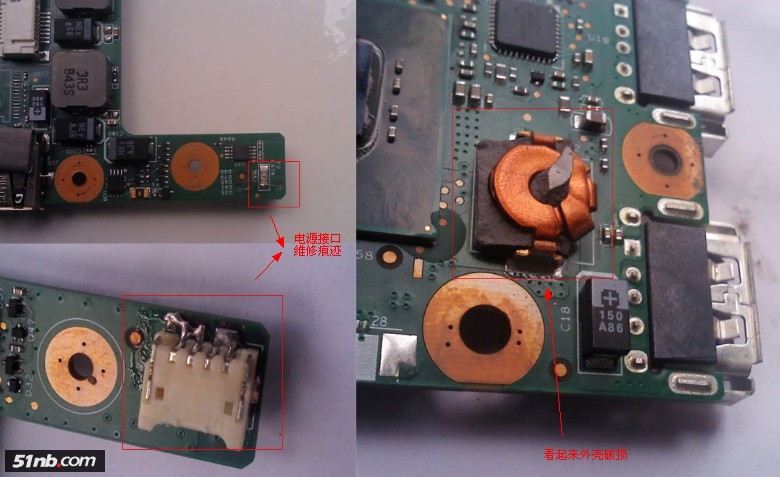

2.主板供电接口处维修过，并且有一个元件似乎是外壳破损了；(希望行家解说一下是什么东东来的)

hanhaiguang

好机好价！

海南小黑

托架单独出吗

爱乐先锋

好机帮顶！

dsfp

QUOTE:

Posted by 海南小黑 on 2013-6-2 07:52
托架单独出吗

先看看有没有用x300的坛友想升级吧。

dsfp

顶一下…

人生老城

能当下载机用？

tom2642217

托架单独出吗？

wangyq

好机器帮顶！楼主动手能力很强啊！

201314binbin

高手呀。交个朋友 吧。佩服中……。

dsfp

QUOTE:

Posted by tom2642217 on 2013-6-2 21:00
托架单独出吗？

看样子，大伙有点介怀这主板不够完美啊。

tom2642217

托架单独出吗？

dsfp

又是看中托架的…

tom2642217

你的托架到底单不单出？、

dsfp

QUOTE:

Posted by tom2642217 on 2013-6-3 15:45
你的托架到底单不单出？、

托架暂不考虑单出，可以带硬盘一起出，但单要托架，要自己从主板上引线过来给读卡器用，不是即插即用。

只建议有动手能力，舍得在自己板子动烙铁的朋友…

dsfp

dsfp

继续出...

dsfp

ben哥哥

焊工要加强啊楼主

fffs

看看这个托架就好了。

dsfp

QUOTE:

Posted by ben哥哥 on 2013-6-8 16:35
焊工要加强啊楼主

呵，是说主板还是托架？
主板是商家寄过来就如此，非我手笔。
不过，偶的焊工更差…

zg1988

帮顶~~~~~

ehua

dc 2 dc 的 电感瓷罐坏了 这个影响电源稳定性

dsfp

QUOTE:

Posted by ehua on 2013-6-9 01:43
dc 2 dc 的 电感瓷罐坏了 这个影响电源稳定性

哈，懂了，谢谢指点。

【 于 2013-6-10 12:13 补充如下:】

看了坛子里关于X301超频后稳定性的帖子：http://www.ibmnb.com/viewthread.php?tid=1358479&highlight=X301%2B%B3%AC%C6%B5

结果发现自己也犯了同样错误：“换风扇时，北桥的散热垫上面的塑料片没有拿下，难怪机子频频在测试时死机”

去掉后，果然不蓝屏了，更神奇的是，装Win7 SP1，原来BIOS里的CPU POWER MANAGEMENT选项必须关闭，否则会卡在Win桌面的界面上，现在可以打开，不管AC+电池，还是单独电池，居然全部正常使用，完全想不通为什么有这效果。

现在OC、双硬盘AHCI、双通道内存，用TPFanControl也没事了，完美使用中。

[ Edited by  dsfp on 2013-6-10 12:13 ]
