【原创】3G WWAN和mSATA内置共存扩展排线

ziero123

详细的见这个帖子，终于有时间又做了一版，又改短了一些。都除西藏、新疆等特别偏远地区及国外外，都包邮
http://www.ibmnb.com/thread-1287069-1-1.html

目前适用于X220  X230掌托不带指纹的机器安装

X220T和X230T因为指纹在屏幕上，因该也是可以的，有朋友也用过。但是本人无带T的机器，不保证。

3G WWAN卡插原有插槽，扩展出来mSATA定义插槽，满足3G /SSD系统盘/机械盘存储数据的需要

其他机器需要满足一下条件，不保证能安装使用。

1、机器内部插槽定义包括3GWWAN和mSATA定义

2、自己看是否有合适的空间加装第二块卡（SSD）
有需要的朋友可以联系。后续可能开发带扩展的，但是实在没时间，也不好找本测试

也可联系我只要排线

再补充卖一些资费卡和3G卡
2、北京移动动感20包月无限流量卡，目前是20+11（可换）=31元每月。使用3年，本卡不是我的户名，本卡过户掉套餐。请自行了解此类卡清楚后购买，只面交或先款。1200
3、杭州电信资费卡全国漫游，100元/月抵扣300元话费送20小时，可以当成120小时上网使用，也可以接听免费。本人户名可配合过户，可以停机保号。600
4、武汉电信资费卡全国漫游，61元/月包2G流量，接听免费。大小卡都有，用完可以扔掉。余额另算。60
7、电信3G内置WWAN模块，标准版插卡使用，Mc5725，50
8、移动3G内置WWAN模块，TD中兴MU301，这块刷的软件支持电脑内直接多号卡STK切换，不用把卡拔出电脑手机切换后用。100
9、gobi1000，破解驱动，30

联系方式，QQ：2二607壹54，支持支付宝，换东西也行，一切以款到为准，任何预订无效，谢谢理解

换7mm750G及以上笔记本硬盘，32G以上的U盘，256G及以上的mSATA，512G的SSD，或其他有意思的数码杂物

【 于 2014-4-18 23:08 补充如下:】

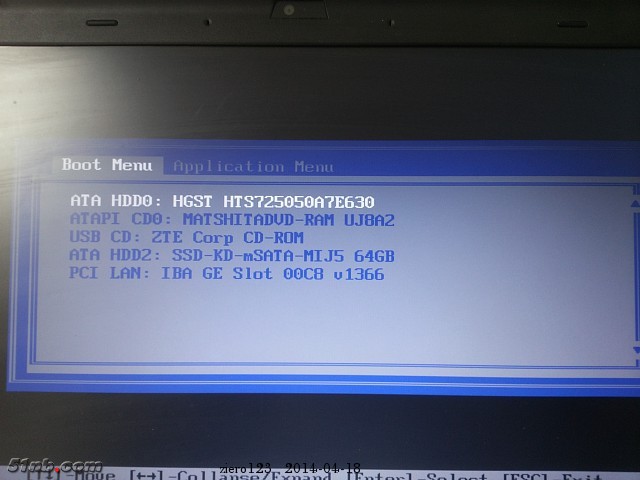

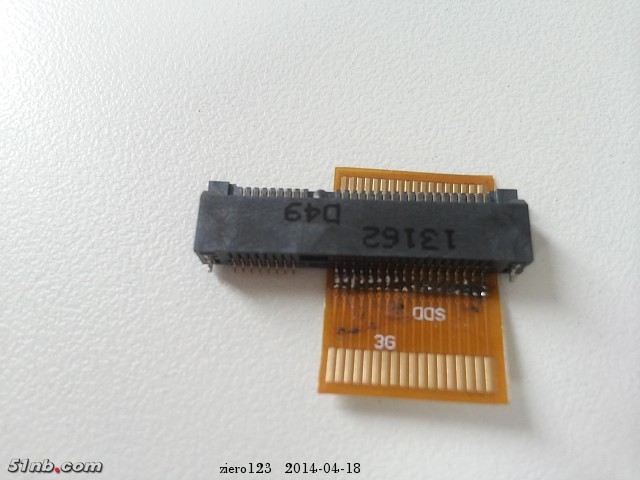

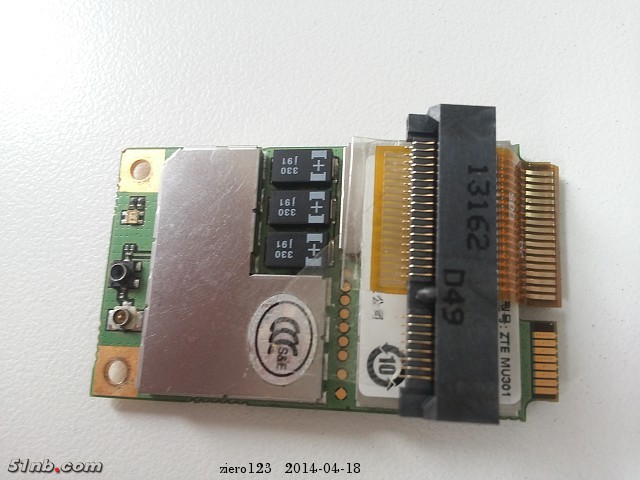

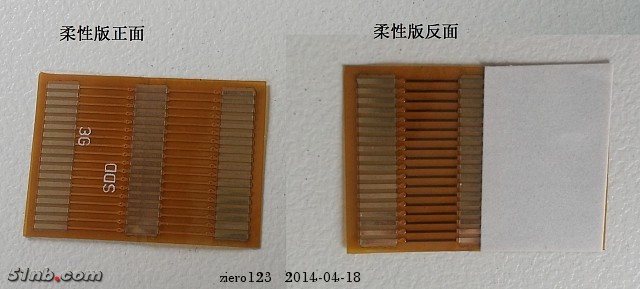

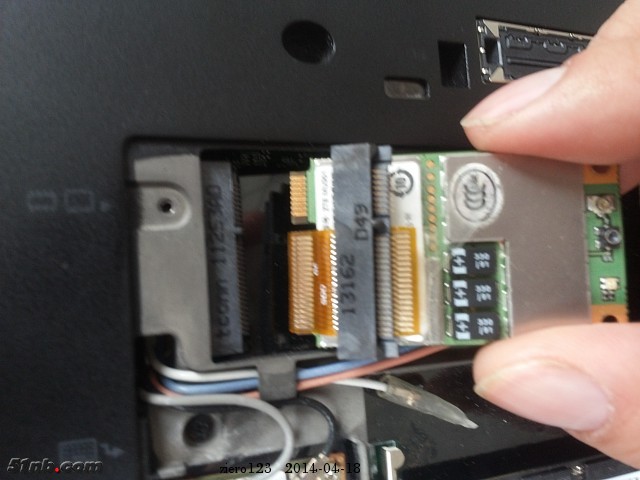

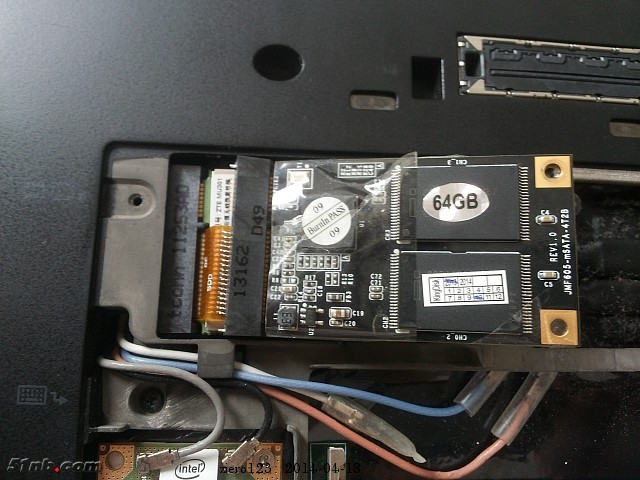

补几张图～～～测试用的～
220/230掌托有指纹的，指纹模块占用了空间，所以暂时用不了的，等后续扩展型出来吧

【 于 2014-4-19 08:17 补充如下:】

目前肯定能用的是（X220/X230不带指纹），（X220T  X230T全系列），因为掌托部分原3G插槽上方有空间。X220/X230带指纹暂时无法安装，因为掌托指纹模块占用了空间
其他的本需要自己评估了，我开发就用的X220和X230
X6,   X20X系列是插槽无此定义，所以不适用
后续在开发扩展USB的排线，和可以延长用的排线

[ Edited by  ziero123 on 2014-4-19 08:17 ]

kaiyen - T50-17

LZ请问只能安装半高mSATA SSD吗？

【 于  补充如下:】

看清楚了，都可以用。

kaiyen - T50-17

楼主给个淘宝链接。

寂寞狂人

这个不错，可惜没有机器，帮顶了

ziero123

QUOTE:

Posted by kaiyen on 2014-4-18 14:20
楼主给个淘宝链接。

已PM
喜欢你的头像，PAD没有出来前也敬仰松下啊的CF-R T系列的小本～

没有水de鱼

T430s能用否？

eriflleh

谁来核实一下 带指纹的到底能不能用

ziero123

QUOTE:

Posted by eriflleh on 2014-4-18 16:16
谁来核实一下 带指纹的到底能不能用

不用核实拉，暂时不能用。当年开发测试的时候有台230带指纹的，掌托指纹模块挡住位置了。待指纹的等后续新版本吧

karen_zhou

不错，帮顶下

ziyunhao

[quote]Posted by [i]ziero123[/i] on 2014-4-18 16:50 [url=http://www.ibmnb.com/redirect.php?goto=findpost&pid=25588123&ptid=1464202][img]http://www.ibmnb.com/images/common/back.gif[/img][/url]

不用核实拉，暂时不能用。当年开发测试的时候有台230带指纹的，掌托指纹模块挡住位置了。待指纹的等后续新版本吧 [/quote]


后续  什么时候能到啊

【 于  补充如下:】

现在的机械硬盘,用着老慢了,老牛拉车,有心无力

零星达电子

这个有点牛x，要是做的漂亮一点，应该可以大批量生产了

shlinet - T50-16

等了很长时间终于出来了，不错，请pm淘宝网址。

lthsjjs

能不能做个x201用的？

ziero123

QUOTE:

Posted by shlinet on 2014-4-18 18:24
等了很长时间终于出来了，不错，请pm淘宝网址。

已PM了～～～

ziero123

QUOTE:

Posted by lthsjjs on 2014-4-18 18:36
能不能做个x201用的？

201插槽没有那个定义，只能从主板上焊接出来
引出个USB口还是可以的～～～不过开版费800起/次，如果人少就不合适了

ziero123

QUOTE:

Posted by 没有水de鱼 on 2014-4-18 15:44
T430s能用否？

我没有430S的机器，理论上硬件肯定能用，关键是安装空间有没有

rosejw

同问T420S能用不，那我就当小白用一次，pm链接。没空间我看到时能不能用延长线搞定

ziero123

QUOTE:

Posted by karen_zhou on 2014-4-18 16:53
不错，帮顶下

谢谢帮顶～～～

ziero123

QUOTE:

Posted by ziyunhao on 2014-4-18 17:33



后续  什么时候能到啊

【 于  补充如下:】

现在的机械硬盘,用着老慢了,老牛拉车,有心无力

工作太忙，耐心耐心～～～

没有水de鱼

嗯，就是看有没有空间，我装msata的时候，感觉里面空间很小

ygzgr

QUOTE:

Posted by ziero123 on 2014-4-18 16:50

不用核实拉，暂时不能用。当年开发测试的时候有台230带指纹的，掌托指纹模块挡住位置了。待指纹的等后续新版本吧

强烈期待X230带指纹的后续版本啊！！！

qinyongning

QUOTE:

Posted by ziero123 on 2014-4-18 23:00


201插槽没有那个定义，只能从主板上焊接出来
引出个USB口还是可以的～～～不过开版费800起/次，如果人少就不合适了

X201也在期待一个能够用的啊

ziero123

QUOTE:

Posted by qinyongning on 2014-4-19 16:34
X201也在期待一个能够用的啊

这个是主板规格限制

redblue

楼主，PM淘宝链接，有意来一个

Anson.4

楼主要是能够针对X201出一个版本就好了。
可以考虑直接出一块板子，上面可插USB鼠标无线接收器和mSATA SSD，另有一插座插排线出去焊接到主板上，X201应该有足够的空间。
这样子的话，X201增加mSATA SSD就只需要焊接4条线了，门槛大大降低。

ziero123

QUOTE:

Posted by Anson.4 on 2014-4-20 11:05
楼主要是能够针对X201出一个版本就好了。
可以考虑直接出一块板子，上面可插USB鼠标无线接收器和mSATA SSD，另有一插座插排线出去焊接到主板上，X201应该有足够的空间。
这样子的话，X201增加mSATA SSD就只需 ...

这种可以做啊，不过X201最难的就是焊接4根线到板子上啊～
我觉得还是USB和MSATA分开要好，不容易出问题
延长版出来后考虑试试一批～

Anson.4

QUOTE:

Posted by ziero123 on 2014-4-20 12:59
这种可以做啊，不过X201最难的就是焊接4根线到板子上啊～
我觉得还是USB和MSATA分开要好，不容易出问题
延长版出来后考虑试试一批～

从目前的方案看来，4条线是是必须焊接的了，能改善的只有mSATA端，期待楼主的产品。

hklbr

T420期待把软排线做长，延伸msata ssd到左手掌托的智慧卡那里

ziero123

QUOTE:

Posted by redblue on 2014-4-19 20:05
楼主，PM淘宝链接，有意来一个

已PM，请查收

zhuifenboy

严重期待~~出了肯定要来一个~~
顺便PM淘宝，想给X220T先试试~~
