【原创】T430S 换IPS 改装套件屏幕完成报告. 留给喜欢捣鼓的同学

jackmacc

本帖就谈谈主要的干货.什么效果好不好阿.这种主观的东西就不说了.反正比原来那个TN 好,
但是不要吹到天上.

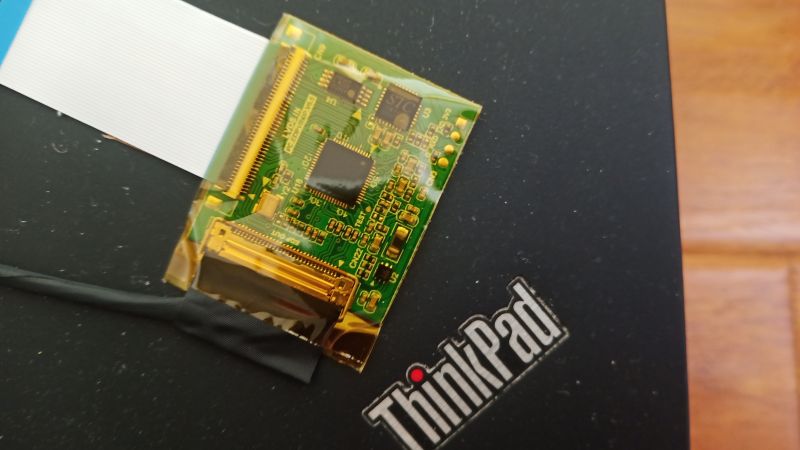

1.改装套件  140元(包括邮费)

2.屏幕  友达 1.3 A+ 二手  280元
真的假的就不好说了.

简单测试一下,肉眼过得去就算了.

下边说说,改装的几个重点

1.拆机向导说明--  B壳 和 C 壳

2.走线T430s不是T430 差别还是蛮大的

3.电器安全说明.防止无辜翻车.

William2006

沙发

jackmacc

不是美拍,说明一下.换屏幕后,基本达到,大伙说的几个参数
肉眼可辨.就不再折腾了.


1.之所以要拆开 C壳就是因为,必须在C壳底部走线,
必须将屏轴座拆离D 壳,这样才能更换 屏幕线



拆下 C 壳步骤
1.拆下键盘  2颗螺钉 ,电池拆下有一颗,另一颗在 内存槽,wifi绕线的那个洞内.
1*.D 壳下的所有螺钉都拆下来.

固定屏轴底座的,每个屏轴有2颗螺钉,D颗底部2颗,D颗屁股左右两颗,

.将光驱,硬盘拆下,硬盘拆下后有一颗(白色)螺钉)要拆下


2.必须取下Wifi 绕线.穿出来.

* mini PC Express卡可以不拆下 ,
*钮扣bios电池不要拆下.-
钮扣电池卡扣不好拆下.不要去试图拆下来.
3.取下触控板扁平线,这个数据项卡扣是90度,掰开的.
4.左边还有一个喇叭线.(或者是麦克风线,卡扣的),直接拔出来

5.正面有3颗 C壳上的螺钉

6.将B壳,拆下来,这个是因为怕伤到屏幕所以,屏幕需要先拆下来
B壳卡扣是从屏幕内侧用手指剥开,我从外剥开导致B壳卡扣断了几个
大家一定要记住安装回去的时候,是从外侧插入卡扣,内侧卡紧,

7.固定屏幕的有4颗白色螺钉.取下屏幕电缆(数据线),是平行拔下来.

8.D壳,所有螺钉拆下,C壳三颗螺钉拆下后.就可以取下C壳,这时候
wifi以及 5根天线.必须从C壳走线槽中,脱出来,也就是要从
D壳穿出来,再经过C壳两侧.拖出来.这个过程一定要小心.


经过这个折腾,就拆下来了.



下面是C壳的方面

jackmacc

2.走线T430s不是T430 差别还是蛮大的


T430s 的改装件走线和 T430的走线是完全不一样的.位置也不一样
T430s 的

这个图片是借,网友的.我没有拍,差不多就是这个样子,不过我在白色扁平电缆
贴了黑色保护贴.怕压伤.其实问题也不大. 电路板是透明绝缘帖的.就不处理了.



(借图)

IPS 的数据线,需要调整位置.我感觉长了点.
所以必须先装上.屏幕插上数据线.才知道.

所以,改装的时候你一定要都装好,不要不固定显示屏,
装好显示屏后,才能确定.C壳下的 IPS 线的长短.

所谓.插上测试,完全没有必要,还有可能损坏显示器
或者主板.(你拆过一次C壳,就知道,装上C壳,键盘
只要不上螺丝,是非常安全的.)特别是5根天线,非常容易
导致短路.

注意 :不建议先试屏幕,完全没有这个必要,一定要
一次装好.再尝试.屏幕很好装,如果你不安装好键盘.
屏幕需要反过来上数据线的.这时候,容易造成屏幕划伤.

补图:



走线绑紧



我的转接板没有帖双面胶.只是帖了胶带.

jackmacc

3.电器安全说明.防止无辜翻车.

    A .拆下电池. 带放静电手环.(我带个一次性手套)

B.螺丝刀,稳固.型号要符合 3.0 的螺丝刀,拆机剥片


C.拆下的配件离开操作台,尽量远.螺钉装入,盒子
屏幕装入包装盒


D.走线一定要,固定.绑好,(说实话,这个最花时间)

E.一定要安装好 C壳(可以先不上螺钉)和键盘,
安装好屏幕后,再接通AC 适配器开机尝试.

jackmacc

屏幕,我字体设置的比较大.所以图片上.比例看起来不像 1980 .
折腾完,后.感觉,提高是有的.白色屏幕下.提高很多.

落英绯红

厉害

Tongerian

虽说是好意，但是这个不是论坛好多教程了吗，我记得我都写过

jackmacc

QUOTE:

Tongerian 发表于 2020-4-12 20:25
虽说是好意，但是这个不是论坛好多教程了吗，我记得我都写过

我这个不是教程.就是个经验. 都老机器了,网上都是教程.

jackmacc

最近买了个Dell的 笔记本.真不错.小巧.还可以插个内存.Thinkpad 真的要老去了.
反正觉得越做越远离我老鸟的希望.还是"饭盒"好 ,屏钩,都取消了. 这也是为什么我
放弃X230的原因.买了 最后的 T430s留做纪念.升级,屏幕IPS 感觉也就这样了.

我也不是说新出的thinkpad不好.就是觉得.也就那样了.还是死贵.越做,越没有情怀.
硬盘也都换电子盘了. 也许我老套了.随便什么本子都无所谓了.
还是谈谈老本本.

purezkd

手里的t430s一直想升级屏幕，但就是懒得折腾，还是攒攒钱升级新机吧

sharman

T430系列换屏成本太高是个大问题

jackmacc

QUOTE:

purezkd 发表于 2020-4-12 22:05
手里的t430s一直想升级屏幕，但就是懒得折腾，还是攒攒钱升级新机吧

如果你像我这种,老机器迷你可以升级
如果你只是想整个高性能的,建议买个高配的型号.
T430s 你想想,能用IPS 屏幕,牛皮哄哄,改装套件还不还价.
.而且还是Thinkpad 哈哈~~
聊胜于无.不是我不心疼这钱,实在是忍不住阿!

屏幕其次.这个改装套件,是必须的.
我的老 X40 ,还买了个 ide 转 mSATA ,放抽屉内

jackmacc

QUOTE:

sharman 发表于 2020-4-13 08:35
T430系列换屏成本太高是个大问题

T430 和T430s 改装套件不也一样
网上 我哪家报价 160 +10 元邮费.
走线位置不一样,

屏幕京东方的据说有盒装全新的,友达查了一下.
所谓的 1.0,1.2,1.3 都很少有全新的.我考虑一下
毕竟是老机器,屏幕,新的,友达可能也不那么真吧.
还是买了 拆机的 280元,据说卖家有 320元全新的
我是质疑,别家都没有,那里来新的?我买笔记本哪一家
(据了解,老本人很好,老板真有有达全新的货,大家可以
试一试,)也许是我朋友多虑了.它的货都是拆机的,

还卖 350元拆机的.所以买友达的屏幕,朋友说不要指望有
全新的!(我也是听人劝吃饱饭).

不打算收藏,还是别换了.

sharman

QUOTE:

jackmacc 发表于 2020-4-13 09:50
T430 和T430s 改装套件不也一样
网上 我哪家报价 160 +10 元邮费.
走线位置不一样,

京东方的屏和友达的屏我都买过，老实说都不太满意，色域上和最新的产品比都有差距，这些差距肉眼能比较出来，第二：京东方的屏偏蓝，色彩生硬，友达的屏倒是比较柔和，但也是中规中矩，另外友达的屏也更容易漏光。
如今时代变了，T430改屏成本占比太高，性价比的缺陷表露无疑，自己动手操作门槛其实挺高，这种改造更偏于做航模式的满足感，并不理智。
基于我是个440P的用户，我更推荐440P改屏，毕竟这改造毫无门槛，只需要注意些小细节。另外440P换CPU,换风扇，换硅脂，换内存，换硬盘都极为简单，目前价钱也下探到和430/S类似的价位，当然你的忍受那让人方案的无实体键触控。

jackmacc

QUOTE:

sharman 发表于 2020-4-13 10:56
京东方的屏和友达的屏我都买过，老实说都不太满意，色域上和最新的产品比都有差距，这些差距肉眼能比较出 ...

谈什么理智,不理智,你难道不知道一山还有一山高么?你今天说的 440P 再过几年也是个低能儿
你不能总是由于新的东西来了,就否定过去的一切.对未来肯定应该来源于对过去的反思和继承
今天不是 2012,今天是2020 ,T430s 是昨日黄花.不是今天的宠儿,你这种心态,不是你错了.是
你还有资本去丢掉过去的遗憾这个非常让我羡慕. 再过10年,也许不屑5年,你这种想法,就会停留在今日
我得角度上,也许本身这种看法在未来,也许也被同样另一个你笑话!
人总是喜新厌旧的.唯独,感叹自身的时候才发现.今天的宠儿,已经成了昨日的黄花!
相信一个老鸟还能分辨什么是高性能,什么是"划算"不划算吧!

此文只留个喜欢 T430s 的人!

sharman

QUOTE:

jackmacc 发表于 2020-4-13 11:06
谈什么理智,不理智,你难道不知道一山还有一山高么?你今天说的 440P 再过几年也是个低能儿
你不能总是由 ...

其实我也想考虑个430/430S的机器折腾一下，不过2020年的角度看430/440P这俩机器也都是昨日黄花，但430/230已经滑入不能不考虑性价比的阶段，440P还能有两三年前430/230三代标压机器的状态，毕竟440P有四核独显的标配，能看见八代机的尾灯。

jackmacc

QUOTE:

sharman 发表于 2020-4-13 11:18
其实我也想考虑个430/430S的机器折腾一下，不过2020年的角度看430/440P这俩机器也都是昨日黄花，但430/23 ...

哥们说实话,我买这机器就是留作纪念,
以后我也不再喜欢买thinkpad了. 没有屏幕钩阿!
去年定了个x230 ,才发现开始没有钩子了.壳子也有些
问题.算了,还是放弃x230(IPS的屏幕) ,松松垮垮的.
于是就试一试 T系列选择了带 S的 T430s 有屏钩阿!
(不知道为什么我接受不了),我年前买了个Dell 笔记本
还行实用性还可以做工都还可以,老婆上网什么的都能行.
我可怜的小黑!带钩子的恐怕要绝版了.键盘还是巧克力的.
昏,早知道买 t420s 了.

回来本来就是装着.当个服务器,想起了上 51 网,发现可以改
屏幕.有套件! 没忍住阿.

以后 电池内置,还搞那么多限制.联想真缺心眼子.还里边一个,
外边一个,花样真多.都沦落成上网本了.

i4oolish

mark

wqnfs - 大王叫我来巡山

T430前来助战。楼主再把键换成7排的，美哉美哉了。顺便把桌面背景图片一起放上来，不然老有人说我的屏偏蓝，要校色，真的不是屏偏蓝，是图片就是这么蓝，不过，后面转接的那个华硕的显示屏那是偏蓝紫的，居然还是CCFL背光的。
桌面背景，来自bing背景。

jackmacc

QUOTE:

wqnfs 发表于 2020-4-13 21:11
T430前来助战。楼主再把键换成7排的，美哉美哉了。顺便把桌面背景图片一起放上来，不然老有人说我的屏偏蓝 ...

键盘怎么搞?求教
看你图片.你是转接得 VGA 吧,

purezkd

QUOTE:

jackmacc 发表于 2020-4-13 09:44
如果你像我这种,老机器迷你可以升级
如果你只是想整个高性能的,建议买个高配的型号.
T430s 你想想,能用 ...

因为工作原因，台式转笔记本，开始是想上460S的。后来亲戚有台i7的430s不用了，我就拾漏了，430S设计很不错，键盘我感觉比现在490系列还舒服一点，性能也够用，就是屏幕太烂，刚开始用的时候看一个小时眼睛就流泪，后来适应了也就那样了，买了个扩展坞，打算接在公司接显示器，回家偶尔办公也就凑合了

kjjcn

QUOTE:

jackmacc 发表于 2020-4-12 19:10
本帖就谈谈主要的干货.什么效果好不好阿.这种主观的东西就不说了.反正比原来那个TN 好,
但是不要吹到天上. ...

你好，请问这种转接板需要焊接么？
我在网上找的几个卖家说法不一样，有的说要焊接，有的说不要，我都被弄糊涂了...

wqnfs - 大王叫我来巡山

QUOTE:

jackmacc 发表于 2020-4-13 22:00
键盘怎么搞?求教
看你图片.你是转接得 VGA 吧,

miniDP2VGA、HDMI、DP都可以。

wqnfs - 大王叫我来巡山

QUOTE:

jackmacc 发表于 2020-4-13 22:00
键盘怎么搞?求教
看你图片.你是转接得 VGA 吧,

键盘可以参考我当时搬砖的帖子：   https://www.ibmnb.com/forum.php ... =1861003&extra=

jackmacc

QUOTE:

wqnfs 发表于 2020-4-14 08:10
键盘可以参考我当时搬砖的帖子：   https://www.ibmnb.com/forum.php?mod=viewthread&tid=1861003&extra ...

貌似改 t430 得ec 刷,t430 没有问题么?

才看到"430s也可以搞，只要U盘里的patch换成T430s的就行了。"
谢谢了.

wqnfs - 大王叫我来巡山

QUOTE:

jackmacc 发表于 2020-4-14 09:07
貌似改 t430 得ec 刷,t430 没有问题么?

才看到"430s也可以搞，只要U盘里的patch换成T430s的就行了。"
...

那肯定是没问题的呀，Patch里肯定是只改了键盘这块的。搞搞搞！期待新作品上图。

jackmacc

QUOTE:

wqnfs 发表于 2020-4-14 09:17
那肯定是没问题的呀，Patch里肯定是只改了键盘这块的。搞搞搞！期待新作品上图。

做了作业再搞,

nyin

独占可以换，集成显卡还是不要换了，尤其是t420s这一代的显卡，桌面待机像素翻了一倍风扇狂转的频率太高了，还有就是现在的液晶屏很难挑到好的，字太小亮度还刺眼！

我的t420s用的也是这个套件，东西不错！但是屏幕换了三块都不满意，最后无奈换回了原来的TN屏，套件和屏幕闲鱼出给了真正喜欢他的人了…

jackmacc

QUOTE:

nyin 发表于 2020-4-14 12:08
独占可以换，集成显卡还是不要换了，尤其是t420s这一代的显卡，桌面待机像素翻了一倍风扇狂转的频率太高了 ...

还好阿!
