【原创】P52 解锁BIOS高级菜单

ys_lalan

运行环境：macOS

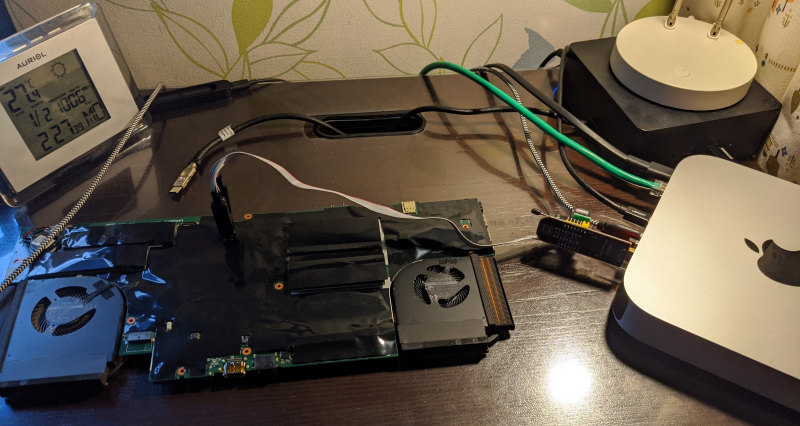

硬件准备：ch341a 和 配套免拆烧录夹（建议 并 已通过测试）
软件准备：Homebrew
                Flashrom
                UEFIpatch
                HEXfriend

1.软件安装：Homebrew: (在安装macOS上面安装brew的时候一直报 curl: (7) Failed to connect to raw.githubusercontent.com port 443: Connection refused）
解决：
使用 sudo vim /etc/hosts 命令编辑hosts文件，编辑添加以下内容并保存[按ESC再按 :wq!回车即强制保存退出]
199.232.68.133  raw.githubusercontent.com)
在终端运行 /bin/bash -c "$(curl -fsSL https://raw.githubusercontent.co ... l/master/install.sh)"

        Flashrom：brew install flashrom

        UEFIpatch：下载链接 https://github.com/LongSoft/UEFITool/releases   Tag 0.28.0 为2020-8-20截至最新版本，注意下载正确。举例：UEFIPatch_0.28.0_mac.zip

        HEXfriend：https://github.com/ridiculousfish/HexFiend/releases
2.执行操作：
        提取bios：（使用编程器）
        - 提取第一个初始bios：终端运行 sudo flashrom -p ch341a_spi -r bios1.img，输入密码，读取等待时间较长
        - 提取第二个初始bios：终端运行 sudo flashrom -p ch341a_spi -r bios2.img，输入密码，读取等待时间较长
        - 校验bios1 bios2 读取是否正确，若不正确，读取第三次，保留相同的一组。终端运行：diff bios1.img bios2.img
               提示：如果两文件Hex相同，无任何命令行输出。此时可进行第二步

        下载补丁：
        - 下载适合机型的PATCHES，访问网站 http://paranoid.anal-slavery.com/files/backup_thinkpads/
                xxA0_patches_v#.txt 为作者提供的 补丁命名格式，以P52 P52s T580 T480 T480s X1C6 为例，这些采用8代core的笔记本可以使用 XX80 命名的补丁。

        编辑补丁：
        - 补丁中注释了替换HEX值的功能，根据自己的需求，可将自己不需要的行前加入符号“#” 来注释掉

        对原始BIOS打补丁：
        - 终端进入到UEFIpatch所在的文件夹，确保将已编辑的补丁移动到UEFIpatch同级文件夹。
        - 确保统计文件夹下有原始BIOS img，命名为 bios.img 终端输入 ./UEFIPatch bios.img pxxA0_patches_v#.txt -o bios_patched.img
            替换 patch 名字为统计文件夹下patch的文件名
        - 提示 image patched，打补丁成功
        - 使用HexFriend 打开 刚刚打过补丁的BIOS“bios_patched.img”，搜索 hex “4C 4E 56 42 42 53 45 43 FB”，并将其替换为 “4C 4E 56 42 42 53 45 43 FF” 保存更改。

        刷入打过补丁的BIOS：（使用编程器）
        - 终端输入 sudo flashrom -p ch341a_spi -w bios_patched.img，输入密码，写入等待时间较长
            该过程会进行 读取、清空SPI、写入、校验的四个阶段。耐心等待。
            提示VERIFIED，刷写BIOS过程结束。

理论支持设备列表：
T580 T480 T480s P52s P52 P72 X1E P1 等 8代平台

免责：
刷机会有风险，风险需你个人承担。
保修可能会因此丢失。
若发生无法开机，着火，以及触电爆炸等危险事故发生，概与本人无关。你将承担所有可能发生的风险。

参考：
https://github.com/tylernguyen/x1c6-hackintosh
http://paranoid.anal-slavery.com/biosmods/skylake.html
https://www.reddit.com/r/thinkpad/comments/g8fk51/t480_consuming_60w_85w_total_unlimited_tdp/

William2006

厉害！

William2006

overcloking？看来有的玩了

ys_lalan

QUOTE:

William2006 发表于 2020-8-24 09:47
overcloking？看来有的玩了

是的，可调项很多

William2006

QUOTE:

ys_lalan 发表于 2020-8-24 10:02

是的，可调项很多

woc，看到XTU了。。估计8950hk版本可以准备超频了

iijjk

太厉害了，

slangmgh

这个一定要顶一下

goeeayu

对BIOS修改不敢冒险

Traveller01

你想玩超频？

娃哈哈520

厉害了，支持支持！！！

请不要说话19

帮顶

rockbottle

虽然没有P52，还是要赞一下!

jackmacc

支持折腾,
刷刷白名单还挺有用的.

不过我对超频有保留意见,没什么实际作用,
电脑慢了.就作它应该胜任的工作吧!

weibs

T580目前已经破解高级菜单和WWAN白名单
运行环境：Win7及以上
硬件准备：ch341a(注意：这个不支持华邦winbond 32M BIOS刷写，需要另购其他烧录器) 和 配套免拆烧录夹
软件准备：
        CH341A编程器软件
        UEFIpatch
        HxD(https://mh-nexus.de/en/downloads.php?product=HxD20)
1.使用CH341A编程器软件连上BIOS芯片，点击读取-保存（建议多读取几次，多备份几个）。
2.使用UEFIpatch给备份的BIOS打补丁，CMD下命令：UEFIpatch  BIOS文件名  patch.txt（补丁文件）
3.成功使用UEFIpatch打完补丁后，现在我们需要去除打补丁后的BIOS文件的签名校验机制，使用HxD打开补丁后的BIOS文件，点击菜单栏的‘搜索’-‘替换’，在弹出的对话框选‘字节序列’，下面搜索栏输入4C 4E 56 42 42 53 45 43 FB，替换栏输入4C 4E 56 42 42 53 45 43 FF 然后点击确定或者全部替换都可以。最后保存修改，退出HxD，重新使用CH341A编程器软件刷回BIOS芯片即可。
4.CH341A编程器软件刷回步骤：'擦除'-'查空'-'打开(打开补丁后的BIOS文件)'-'编程'-'校验'，这样全部完成。

开机：
- 可能会遇到 开机黑屏却已进入系统的问题，执行以下操作：按下开机键，立即合上屏幕，来初始化霍尔传感器。

娃哈哈520

支持支持！

rmsmajestic - T50-78

卧槽牛逼立体

这个事情之前只有leokim 做过

娃哈哈520

厉害了，可伶我的X1E 2代改了刷进去开不了机！

hzg007

niubility

letmebe1234

P51能刷不能，想试下i7能超到多少

waysgim

请问大神，X1C7（X1Carbon 2019）可以刷BIOS advanced菜单吗？听说 保护bios的，不知道是不是，谢谢！

a751116023

请问大佬，T480S的wwan插槽加的ssd开机无法引导，这个怎么在BIOS破解？

zlj00000

请问X1C 2017 机型可以刷吗？

lonee

想要，可对我来说门槛有点高。要是有能刷的bios就好了。

zhangyongtao - 液晶屏改装

QUOTE:

lonee 发表于 2021-10-16 20:31
想要，可对我来说门槛有点高。要是有能刷的bios就好了。

这个需要自己的机器原始BIOS ,否则刷进去会报错的

lonee

QUOTE:

zhangyongtao 发表于 2021-10-17 03:36
这个需要自己的机器原始BIOS ,否则刷进去会报错的

用bios备份软件备份出来，修改后刷回去，是不是可行呢？
比如用intel的FPTW64

zhangyongtao - 液晶屏改装

QUOTE:

lonee 发表于 2021-10-17 12:59
用bios备份软件备份出来，修改后刷回去，是不是可行呢？
比如用intel的FPTW64

不行的

lonee

QUOTE:

zhangyongtao 发表于 2021-10-17 13:13
不行的

幸亏没刷，我试了可以读，也可以patch。
算了，不折腾了，以后想折腾先买了编程器再说吧。

zhangyongtao - 液晶屏改装

QUOTE:

lonee 发表于 2021-10-17 13:31
幸亏没刷，我试了可以读，也可以patch。
算了，不折腾了，以后想折腾先买了编程器再说吧。

PATCH 过后的BIOS  因为校验不一样了   所以需要编程器

lonee

QUOTE:

zhangyongtao 发表于 2021-10-17 13:41
PATCH 过后的BIOS  因为校验不一样了   所以需要编程器

看了马云家，编程器不贵，但一想要拆笔记本折腾，还是算了吧。

zhangyongtao - 液晶屏改装

QUOTE:

lonee 发表于 2021-10-17 13:42
看了马云家，编程器不贵，但一想要拆笔记本折腾，还是算了吧。

这个要主板全部拆解掉的    的确麻烦
